MC4 Solkabel Stik Pro 1500V TUV CE – 2.5/4/6mm²

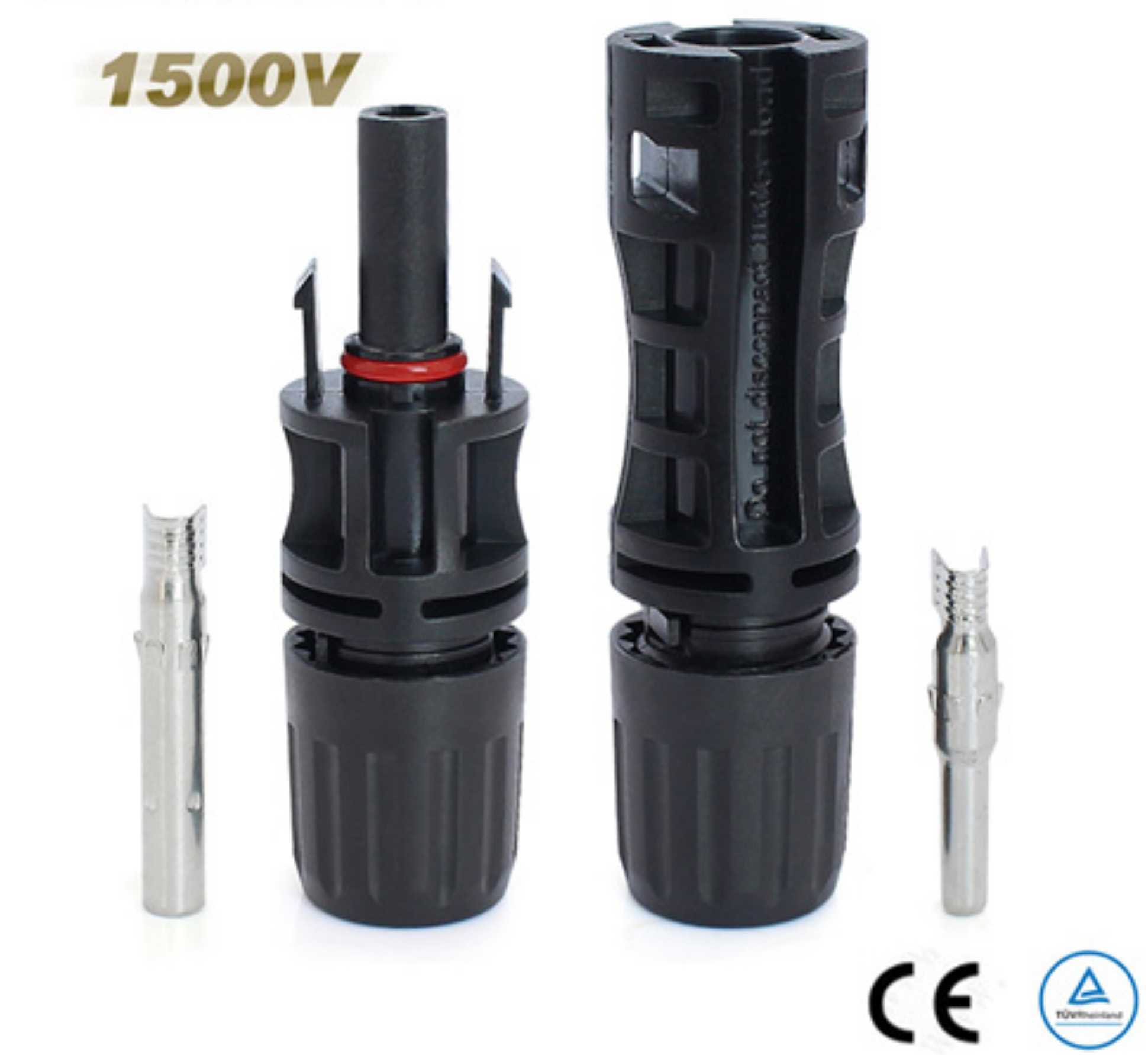

MC4-sættet Pro 1500V er et par solcellestik – han og hun – til afslutning af DC-solcellekabel. Stikket er TUV- og CE-godkendt til 1500 V og bygget op om et hus i PPO med fortinnede kobberkontakter. Kombinationen af kapslingsklasse IP68 og flammeklasse UL94-V0 gør sættet egnet til permanent udendørs installation, hvor forbindelsen udsættes for regn, UV-stråling og temperatursving året rundt.

Anvendelse: Sættet bruges, når du selv skal afslutte solcellekabel i felten – ved forlængelse af strengkabler, ved reparation af et beskadiget stik eller ved tilslutning af paneler til inverter og DC-isolator. Kontaktmodstanden på 0,5 mΩ holder varmeudviklingen i samlingen nede, hvilket har direkte betydning for både virkningsgrad og levetid på en streng, der er i drift hver eneste soltime.

• Spænding: 1500 V DC, TUV- og CE-godkendt
• Passer til solcellekabel i 2,5 mm², 4 mm² og 6 mm²
• Hus: PPO · Kontakter: fortinnet kobber · Kontaktmodstand 0,5 mΩ
• Kapslingsklasse IP68 · Flammeklasse UL94-V0 · Pin Ø4 mm
• Fås i 1, 5 og 10 sæt

Montering: Afisolér kablet i den længde, kontakten kræver, og pres kontakten med et korrekt MC4-presseværktøj – en tang beregnet til almindelige terminaler giver ikke en gastæt presning. Skub kontakten ind i huset, til den låser hørbart, og spænd omløberen. Kontrollér altid polaritet og træk i samlingen, før strengen sættes i drift.

Godt at vide om 1500 V: Systemspændingen på 1500 V er en godkendelsesgrænse for komponenten, ikke en anbefaling om at bygge strenge så lange som muligt. På private taganlæg ligger strengspændingen typisk væsentligt lavere, men godkendelsen giver margen og gør det samme stik anvendeligt i større erhvervsanlæg. Bland aldrig stik fra forskellige fabrikater i samme forbindelse: selv om de fysisk kan kobles sammen, er tolerancer på kontaktfjeder og tætning ikke ens, og en blandet samling er en kendt kilde til varmgang og fugtindtrængen efter få sæsoner i drift.
