L-Fod til Solcelle Tagmontering – Justerbar Vinkelfod

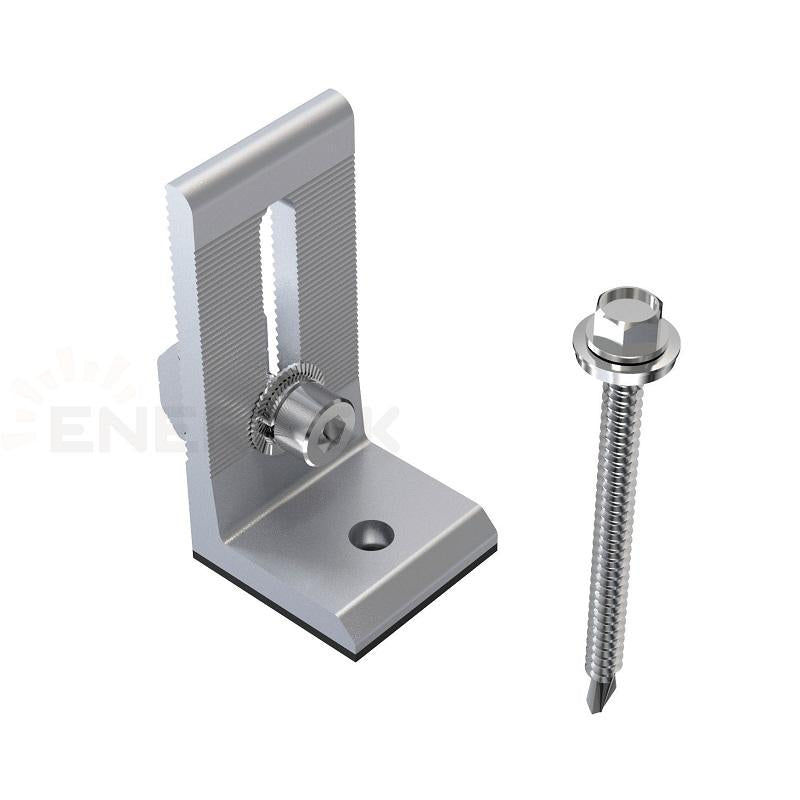

L-foden er det grundlæggende bindeled mellem tagets underlag og solcelleskinnen. Den vinkelformede fod i anodiseret aluminium boltes fast i tagkonstruktionen med sin ene flange, mens den anden flange bærer monteringsskinnen. Netop fordi L-foden overfører hele panelfeltets last til taget, er den dimensionerende komponent for, hvor tæt understøtningerne skal placeres i det konkrete projekt.

Anvendelse: L-foden anvendes på ståltag, trapezplader, tagpap og andre flader, hvor der kan skrues direkte i et bærende underlag. Den er kompatibel med hele Solkits skinneprogram – R41, R52, R80 og R125 – og kan forskydes i sidestilling langs skinnen, så placeringen kan tilpasses spærafstanden frem for panelrastet. Varen sælges enkeltvis og uden bolt, så beslag og befæstelse kan vælges efter tagtypen.

• Materiale: Anodiseret aluminium
• Kompatibel med R41, R52, R80 og R125 skinner
• Justerbar i sidestilling langs skinnen
• Sælges enkeltvis, uden bolt · Varenummer: SK-D03-P

Montering: Sæt L-foden af efter den understøtningsafstand, projektet foreskriver, og fastgør den i det bærende underlag med befæstelse egnet til tagtypen. Tætn gennemføringen, inden skinnen monteres. Kontrollér, at alle fødder i en række ligger i samme plan – en enkelt fod, der står skævt, giver spænding i skinnen og dermed i panelrammerne, når feltet spændes op.

Dimensionering: Antallet af L-fødder følger understøtningsafstanden, som fastlægges ud fra skinneprofil, panelvægt samt vind- og snelast på den konkrete adresse. En typisk række kræver en fod for hver 1,2–2,0 meter skinne, men afstanden skal reduceres på udsatte tagflader og langs tagkanter, hvor vindsuget er størst. Husk, at foden sælges uden bolt: befæstelsen til taget vælges særskilt efter underlaget, og tætning af gennemføringen skal indgå i opgørelsen. Sæt fødderne af med snor eller laser, så hele rækken ligger i plan fra start.

Relaterede varer: Til tegltag anvendes i stedet en ansatsskrue, og til bølge- og trapezplader findes en L-fod til bølgeplade. Se hele programmet under solcelle monteringssystemer.
